Nutanix Foundationを利用したノードのイメージング



はじめに/記事の概要

本記事ではFoundationを利用して、ノードにNutanix AHV/AOSをインストールする方法を紹介する。

FoundationはNutanixが提供するイメージングツールであり、クラスタの初期構築やノード追加のタイミングで利用することがある



Foundationの種類

Foundationには以下の3種類が利用可能である。

・CVM Foundation

・Foundation for Windows/Mac OS

・Standalone Foundation VM



今回はFoundation for Windowsを利用したイメージングを紹介する。

以下の理由によりFoundation for Windowsを採用した



・CVM Foundationは、AOSがインストールされていないノードでは利用できない

・今回はDell社のノードを利用するため、Foundation for Windowsの機能レベルで問題ない

・Standalone Foundation VMは最も機能やハードウェアの制限がなく最も汎用的だが、以下の記事にある80GBのストレージスペースをラボの都合でワークステーション上に用意できなかった（Foundation 5.2.x - Prepare Bare-Metal Nodes for Imaging (nutanix.com)）





Foundationのドキュメント

以下のページでリリースノートやガイド（手順など）を確認できる

https://portal.nutanix.com/page/documents/list?type=software&filterKey=software&filterVal=Foundation





また、次項のファイルダウンロードのページにもドキュメントへのリンクがある。



Foundation for Windowsのダウンロード

※事前にサポートアカウントの作成が必要



以下のページからダウンロードが可能。

https://portal.nutanix.com/page/downloads?product=foundation





インストーラーを作業端末にダウンロードしておく



AOSインストーラファイルのダウンロード

以下のページからダウンロードできる

https://portal.nutanix.com/page/downloads?product=nos






利用したバージョンと環境

作業時点で最新のでFoudation 5.6.1を利用する

AOSは6.5.5.7を利用する

ハードウェアはDell社のPowerEdgeサーバのNutanix専用モデルであるXC640を利用する





作業端末の準備

VMware仮想化環境にデプロイされたWindows Server 2022を利用している。



CPUとメモリは以下



ローカルストレージの空き容量は64GBほど。


別途、十分なスペースのNASを利用している



ネットワークはIPMIやHost/CVM IP、端末のIPはすべて同セグメントであり、Firewallは無効にしている。



Foundaiont for Windowsのインストール

まずはインストーラを起動する



ウィザードをデフォルトで進める












端末スペックの低いせいか、インストーラの立ち上がりに数十秒ほどかかったが、インストール自体は1分ほどで完了した



Foundation Appの起動

デスクトップのショートカットからアプリを起動すると、端末上の0.0.0.0:8000でアプリが起動し、

その後自動的にブラウザが立ち上がりローカルのアプリ（TCP:8000）に接続される






なお、0.0.0.0:8000なのでlocalhost ではなく、管理IPに対して外部から接続することも可能



イメージングパラメータの入力

シンプルな環境なので以下のように入力した



ノード検知方法の選択～ノードIPの入力

NutanixではIPv6 Multicastを利用した自動検知か、IPMI IPを指定した手動検知のいずれかを選択できる。

今回は事前にCVMやDiscoveryOSがインストールされていない環境であるため、より汎用性の高い手動検知の方法で実施をする

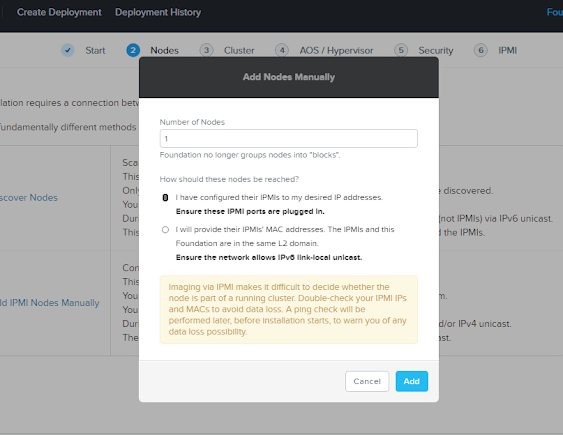

Add IPMI Nodes Manuallyをクリックすると、ノード数と検知に利用するアドレス種別（IP or MAC）が求められる



Add を押すと詳細なNode IPの入力画面に遷移する。



各ノードに対してIPMI、Host（AHV）、CVMの３つのIPを指定する。Host/CVMは同じサブネットである必要がある。IPMI IPは別サブネットでもよい。

画面下部（上図には写ってない）のNextボタンで先に進む。





クラスタ設定のスキップ（ノード追加用途のため）

次にクラスタの自動構成の設定画面に移るが、今回はノード追加を想定しているため、この画面はSkip Automatic Cluster Formationをチェックする




↑チェック前

↓チェック後


Nextで先に進む





AOSインストーラーファイルのアップロード

事前に端末にダウンロードしておいたAOSインストーラーファイルをFoundationにUploadする



↑アップロード前の確認画面



↓アップロード中の進捗画面

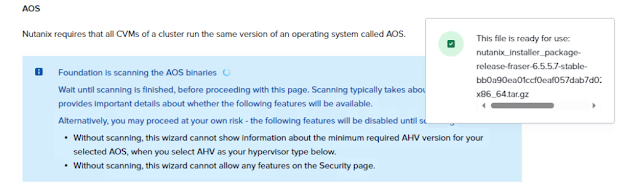

アップロードが完了すると自動的にファイルのValidationやスキャンが開始する

４GB以上のファイルだが、ローカルなので数分でアップロード～スキャンまでが完了する



すべて完了するとAOSインストーラのドロップダウンから選択できるようになる



なお、Foundation観点では以下のパスに保存されている



AOS/ハイパーバイザーをそれぞれドロップダウンから選択して次に進む

AHVはAOSインストーラに同梱されているため、個別のアップロードは不要である。

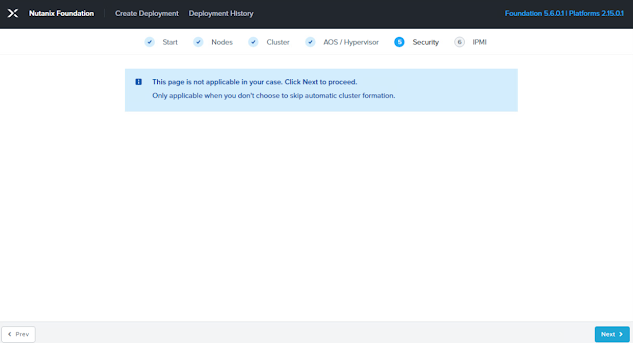

 セキュリティ設定

自動クラスタ構築をスキップしているため今回は必要ない



IPMI設定の入力

最後にIPMIの認証情報を入力する。

今回はDell社のNutanix ノードであるため、FoundationのGUIからデフォルトの認証情報を入力する。

※デフォルトから認証情報を変更している場合は手入力をする


最後に画面右下のStartボタンを押下すると、以下のようなプロンプトが出るので、Won't Sleepで開始する



進捗を見守る

FoundationのGUIで進捗を確認可能



問題なく完了すると以下のように表示される




今回は50分ほどでイメージングが完了した。





補足：構成ファイルの事前作成

毎回ウィザードから入力する必要はなく、事前に構成ポータルから構成ファイルを作成することができます。

https://install.nutanix.com/



※サポートアカウントが必要





補足：Foundationのログバンドル

進捗確認のタブ（Deployment History）からログバンドルのダウンロードが可能。
